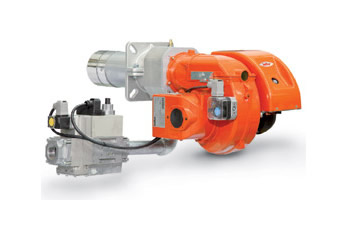

TBG 低Nox排放的單段火燃氣燃燒器 baltur 的詳細介紹：
系列 TBG
技術和功能特點
- 低NOx 和 CO 排放（class III），符合歐洲 EN676標準的燃氣燃燒器.
- 單段火運行 （開 / 關）。
- 符合EN303標準，適應任何類型的燃燒室.
- 高通風效率，低能耗，低噪聲.
- 空氣和燃氣在燃燒頭混合。
- 燃燒氣體再循環風管可以使得污染物，尤其是氮氧化物(Nox)的排出降到最低。
- 無須把燃燒器從鍋爐上拆下，就可直接取下混合裝置，從而可以方便的進行維修保養。
- 調節助燃空氣流量.
- 通過電動兩段式工作閥調節燃氣流量.
- 可以加一個閥門檢漏控制裝置到燃氣閥組。
- 可以給閥組加一個閥的密封控制裝置。
- 采用一個法蘭和一個絕緣密封圈與鍋爐連接固定；配有一個7孔聯接器。
- 配有一個7孔聯接器，一個法蘭和一個用于用于鍋爐緊固的隔熱密封.
設計特點
- 輕質壓鑄鋁合金風機部件。
- 高性能離心式風機。
- 帶有空氣流量調節擋板的助燃空氣進口.
- 與各種鍋爐法蘭配對的滑動法蘭，可以調整燃燒器伸入鍋爐的位置。
- 帶有不銹鋼噴嘴和火焰擴散盤的鋼質可調節燃燒頭。
- 帶有不銹鋼噴嘴和鋼制火焰擴散盤可調節燃燒頭。
- 火檢.
- TBG45使用單相電動馬達驅動風機，TBG 60 使用三相電動馬達驅動風機.
- 空氣壓力開關，確保有燃燒空氣.
- 手動空氣流量調節.
- 手動流量調節。
- 燃氣閥組包括安全，電動1段火和2段火工作閥門，最小壓力開關，調壓器和燃氣過濾器。
- 電離電極檢測火焰。
- 控制盤包括：運作，故障和燃燒器工作停止指示燈.
- 符合歐洲EN298標準的燃燒器自動控制裝置和指令設備。
- 印刷電路板進行電氣連接連接.
- 用于燃燒器/閥組智能連接器（有錯誤指示）.
- 為燃燒器電氣和恒溫控制器提供7孔的聯接出口。
- 7孔插頭輸出用于燃燒器電氣和溫控器連接.
- 可將毫安表與電離電纜聯接.
- 電氣保護等級IP44。
| 代碼 | 名 | 最小功率 (kW) | 最大功率 (kW) |
|---|---|---|---|
| 17320010 | TBG 35 50Hz | 80,00 | 410,00 |
| 17325410 | TBG 35 60Hz | 80,00 | 410,00 |
| 17200010 | TBG 45 50Hz | 100,00 | 450,00 |
| 17205410 | TBG 45 60Hz | 100,00 | 450,00 |
| 17270010 | TBG 60 50Hz | 120,00 | 600,00 |
| 17275410 | TBG 60 60Hz | 120,00 | 600,00 |
